I. ภาพรวมผลิตภัณฑ์

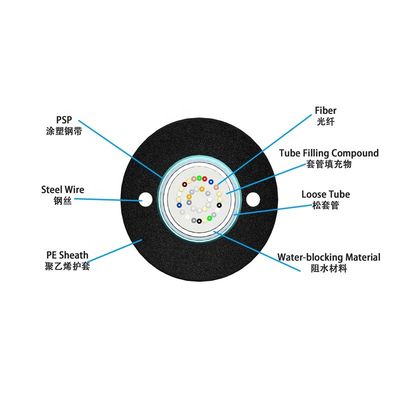

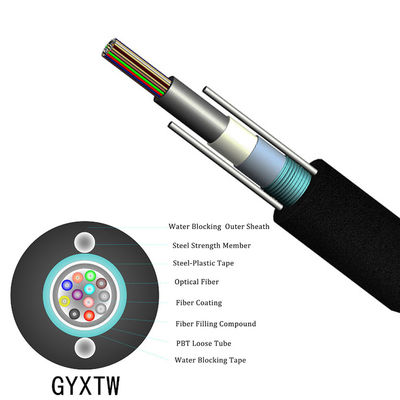

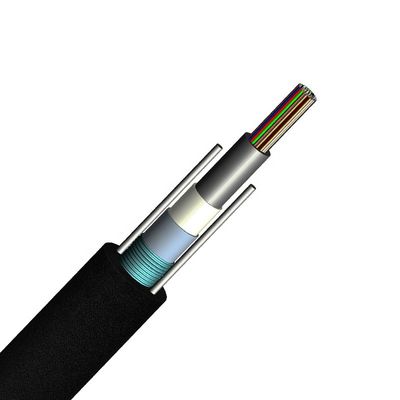

โครงสร้างท่อกลาง สารประกอบเจลลี่ที่เติม เทปกั้นน้ำ และเทปเหล็ก จากนั้นปลอกหุ้มด้านนอกของ PE จะรวมเข้ากับองค์ประกอบความแข็งแรงของลวดเหล็กสองชิ้น
ครั้งที่สองคุณสมบัติ
1. การกระจายและการลดทอนต่ำ Low
2. การออกแบบที่เหมาะสมการควบคุมที่แม่นยำสำหรับความยาวส่วนเกินของเส้นใยและกระบวนการพันเกลียวที่แตกต่างกันทำให้สายเคเบิล
3. คุณสมบัติทางกลและสิ่งแวดล้อมที่ยอดเยี่ยม
4. โครงสร้างที่กะทัดรัดและน้ำหนักเบา มีความยืดหยุ่นและทนต่อการโค้งงอได้ดี
5. มีเส้นผ่านศูนย์กลางของสายเล็ก น้ำหนักเบา รองรับตัวเอง
6. อุณหภูมิในการทำงาน : -40 ~ +60 C
สีของหลอดเป็นธรรมชาติและสีไฟเบอร์ในหลอดเริ่มจาก No.1 Blue
| ไม่. | 1 | 2 | 3 | 4 | 5 | 6 |
| สี | สีน้ำเงิน | ส้ม | เขียว | สีน้ำตาล | สีเทา | สีขาว |
| ไม่. | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีแดง | สีดำ | สีเหลือง | สีม่วง | สีชมพู | อควา |
| ไม่. | 13 | 14 | 15 | 16 | 17 | 18 |
| สี | สีฟ้า S100 | ส้ม S100 | สีเขียว S100 | สีน้ำตาล S100 | สีเทา S100 | สีขาว S100 |
| ไม่. | 19 | 20 | 21 | 22 | 23 | 24 |
| สี | สีแดง S100 | ธรรมชาติ S100 | สีเหลือง S100 | สีม่วง S100 | ชมพู S100 | อควา S100 |
ข้อมูลจำเพาะ
| SN | สิ่งของ | หน่วย | ค่า | ||
| 1 | จำนวนเส้นใย | นับ | 4/6 | 8/12 | 24 |
| 2 | เส้นผ่านศูนย์กลางท่อ | นับ | 2.2 | 2.4 | 3.2 |
| 3 | เส้นผ่านศูนย์กลางของสายเคเบิล (± 5%) | mm | 8.5 | 8.7 | 9.5 |
| 4 | น้ำหนักสายเคเบิล (± 10%) | กก./กม. | 72 | 74 | 87 |
| 5 | ความตึงเครียดระยะสั้น | NS | 1500 | ||
| 6 | ความสนใจระยะสั้น | N/100mm | 1000 | ||
ลักษณะของสายออปติคัล
1 นาที.รัศมีการดัดสำหรับการติดตั้ง
| คงที่ | 15 x เส้นผ่านศูนย์กลางของสายเคเบิล |
| พลวัต | 20 x เส้นผ่านศูนย์กลางของสายเคเบิล |
อุณหภูมิ 2.Application
| ช่วงการทำงาน | - 40 ℃ ~ +60 ℃ |
| การติดตั้ง | -10℃ ~ +60℃ |
| การจัดเก็บ/ขนส่ง | - 40℃~ +60℃ |
3. การทดสอบสมรรถนะทางกลและสิ่งแวดล้อมหลัก
| สิ่งของ | วิธีทดสอบ | เงื่อนไขการยอมรับ |
| ความต้านแรงดึง IEC 60794-1-2-E1 | - โหลด: ความตึงเครียดระยะสั้น - ความยาวของสาย: ประมาณ 50m - เวลาในการโหลด: 1 นาที |
- เส้นใยไฟเบอร์ 0.6% - ไม่มีไฟเบอร์แตกและไม่ทำลายปลอก |
| การทดสอบการบดขยี้ IEC 60794-1-2-E3 |
- โหลด: ความสนใจระยะสั้น - เวลาในการโหลด: 1 นาที |
- การสูญเสียการเปลี่ยนแปลง £ 0.1dB@1550nm - ไม่มีไฟเบอร์แตกและไม่ทำลายปลอก |
ลักษณะของใยแก้วนำแสง
ข้อมูลไฟเบอร์ G652D
| โหมดสนามเส้นผ่านศูนย์กลาง (1310nm) | 9.2mm±0.4mm |
| โหมดสนามเส้นผ่านศูนย์กลาง (1550nm) | 10.4mm±0.8mm |
| ตัดความยาวคลื่นของไฟเบอร์เคเบิล (lcc) | £1260nm |
| การลดทอนที่ 1310nm | 0.36dB/km |
| การลดทอนที่ 1550nm | 0.22dB/km |
| การสูญเสียการดัดที่ 1550nm (100 รอบ, รัศมี 30 มม.) | 0.05dB การกระจายในช่วง 1288 ถึง 1339nm: 3.5ps/ (nm•km) |
| การกระจายที่ 1550nm | £18ps/ (นาโนเมตร•กม.) |
| ความชันการกระจายตัวที่ความยาวคลื่นการกระจายตัวเป็นศูนย์ | 0.092ps/ (นาโนเมตร•กม.) |
