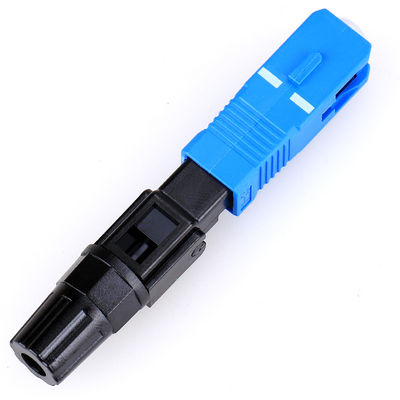

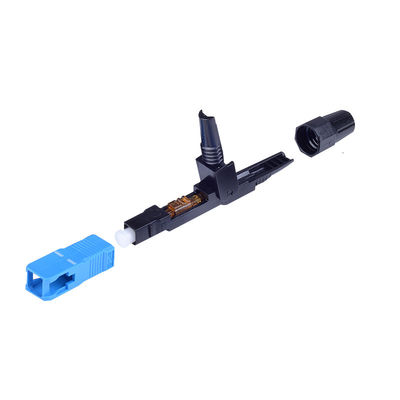

FTTH ไฟเบอร์ออปติก SC/UPC ตัวเชื่อมต่อแบบ Hot Melt Fast เครื่องไฟเบอร์ออปติกเชื่อมต่ออย่างรวดเร็ว
แบบอย่าง:SC/UPC
สถานกำเนิด:เซินเจิ้น จีนS
รายละเอียดโดยย่อ:
●ขั้วต่อปลายสายสนามโดยไม่ต้องใช้อีพ็อกซี่หรือขัดเงา
● ไม่มีเจลที่เข้าชุดกันทำให้สะท้อนแสงต่ำและมีความน่าเชื่อถือสูง
● จุดประกบอยู่ภายในขั้วต่อไม่ต้องมีงานประกบเพิ่มเติม
● ประกอบง่ายด้วยระบบกด-ดึงเพียงสัมผัสเดียว
● ใช้สำหรับ φ3.0mm, φ2.0mm cable and 3x2mm drop cable etc
● ตำแหน่งประกบฟิวชั่นสามารถป้องกันได้โดยท่อหดความร้อนภายใน ไม่หักง่าย
คำอธิบาย
ตัวเชื่อมต่อ Fusion Splice-on ชนิดนี้จริง ๆ แล้วเป็นฟิวชั่นใยแก้วนำแสง แต่จุดเชื่อมอยู่ที่ปลายด้านในของตัวเชื่อมต่อ ซึ่งทำให้ไม่จำเป็นสำหรับอุปกรณ์ป้องกันเพิ่มเติม เช่น แผ่นป้องกันไฟเบอร์ (ถาดประกบใยแก้วนำแสง) ออปติคัล กล่องเทอร์มินัลใยแก้ว โครงกระจายใยแก้วนำแสง หลังจากที่มันเสร็จสิ้นฟิวชั่นประกบปลอกโลหะที่ขัดเงาล่วงหน้าจากโรงงานช่วยลดความจำเป็นในการขัด กาว และการจีบในภาคสนาม ซึ่งช่วยลดโอกาสที่ผู้ปฏิบัติงานจะผิดพลาดและเศษขั้วต่อที่มีราคาแพงเมื่อเทียบกับตัวเชื่อมต่อแบบออปติคัลแบบเร็วเชิงกล ตัวเชื่อมต่อที่ใช้งานได้จริงนี้ช่วยประหยัดการบำรุงรักษาตัวเชื่อมต่อทางกล V-groove และสามารถปรับปรุงอายุการใช้งานของจุดเชื่อมของตัวเชื่อมต่อและลดต้นทุนการบำรุงรักษา
ข้อมูลจำเพาะ
| พารามิเตอร์ | ขั้วต่อ SC | |||
| SM | MM | |||
| พีซี | UPC | APC | PC/UPC | |
| การสูญเสียการแทรก | ≤0.3dB | ≤0.3dB | ≤0.3dB | ≤0.3dB |
| ผลตอบแทนขาดทุน | ≥50dB | ≥50dB | ≥50dB | / |
| ความยาวคลื่นปฏิบัติการ | 1310nm, 1550nm | 850nm, 1300nm | ||
| Ferrule Concentricity | ≤1um | ≤4um | ||
แอปพลิเคชั่น
1. อุปกรณ์ไฟเบอร์ออปติก
2. ระบบสื่อสารใยแก้วนำแสง
3. การเชื่อมต่อเทอร์มินัลใยแก้วนำแสง FTTH
4. เครือข่ายการเข้าถึงด้วยแสง
5. การส่งข้อมูลไฟเบอร์ออปติก
6. CATV
7. การเปลี่ยนขั้วต่อสำนักงานกลาง
8. การติดตั้งศูนย์ข้อมูล
