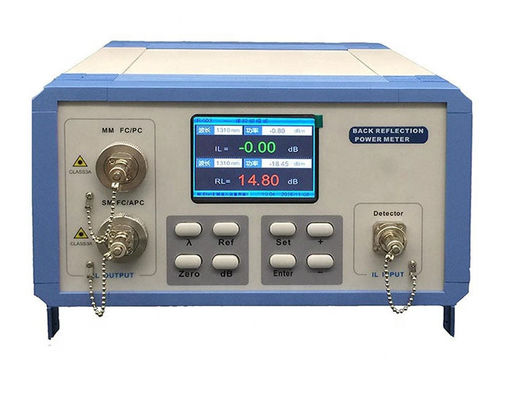

อุปกรณ์ไฟเบอร์ออปติก ไฟเบอร์ออปติก เครื่องทดสอบการสูญเสียและการส่งคืน IL&RL สถานีทดสอบและสถานีทดสอบการสูญเสียกลับ
รุ่น:CLX-CH03
สถานกำเนิด:เซินเจิ้น จีนS
รายละเอียดโดยย่อ:
● OS ขั้นสูง
จอแสดงผลหลายจอ ใช้งานง่าย ตอบสนองรวดเร็วและมีเสถียรภาพ
● ความแม่นยำสูง
กำลังขับที่เสถียร/ความเร็วในการตรวจจับสูง/ช่วงการวัดที่กว้าง
● การสลับความยาวคลื่นแบบซิงโครนัส
● แหล่งกำเนิดแสงและมิเตอร์วัดกำลังไฟฟ้าสามารถสลับซิงโครนัสความยาวคลื่นได้ภายใต้โหมดการสูญเสียการแทรก/การสูญเสียกลับ
● โหมดการทำงานที่หลากหลาย
โหมดการสูญเสียกลับ / โหมดการสูญเสียการแทรก / เครื่องวัดกำลัง / การทดสอบความยาวคลื่นคู่
● การรู้จำสีสำหรับผลการทดสอบ
สีที่ต่างกันสอดคล้องกับผลการทดสอบที่แตกต่างกันผ่าน/ไม่ผ่านได้เพียงชำเลืองมอง
● ใช้งานง่าย Easy
การสูญเสียการส่งคืน/การสูญเสียการแทรกจะถูกวัดแบบซิงโครนัสไม่มีการสลับปุ่ม
● อินเทอร์เฟซการแสดงผลที่หลากหลาย
จอ LCD ความละเอียดสูงพร้อมอินเทอร์เฟซการทดสอบหลายระดับนำประสบการณ์ภาพที่สมบูรณ์และบรรเทาความเมื่อยล้าของภาพ
● การออกแบบภายนอกที่สมบูรณ์แบบ
การพิสูจน์อักษรแม่เหล็กไฟฟ้าโดยการเคลือบโลหะปุ่มที่ทนทานมอบประสบการณ์การใช้นิ้วที่สะดวกสบาย
● อินเทอร์เฟซแบบถอดได้อัจฉริยะของแหล่งกำเนิดแสงและเครื่องวัดกำลังไฟฟ้า
ง่ายต่อการถอดประกอบเพื่อทำความสะอาดเครื่องตรวจจับด้วยแสงหรือแทนที่ด้วยอะแดปเตอร์อื่นๆ (FC/SC/ST/2.5 มม. ทั่วไป/1.25 มม. ทั่วไป/MT-RJ) หรือทำความสะอาดภายในอะแดปเตอร์ APCหมายเหตุ จำเป็นต้องหมุนอินเทอร์เฟซของแหล่งกำเนิดแสง/มิเตอร์วัดพลังงานเพื่อถอดแยกชิ้นส่วน
● การแสดงนาฬิกา
มีเวลาเพียงพอในการจัดระเบียบงาน
● อินเทอร์เฟซการสื่อสาร
ผู้ทดสอบสามารถเชื่อมต่อกับคอมพิวเตอร์และส่งข้อมูลการทดสอบไปโปรแกรมพิเศษให้ผล Pass/Fail ของจัมเปอร์มีข้อมูลการทดสอบสำหรับการวิเคราะห์ การอ่านข้อมูล และการบันทึก
คำอธิบาย
เครื่องทดสอบการสูญเสียการแทรกซึมและการสูญเสียการส่งคืนพร้อมหน้าจอสีมีประสิทธิภาพการทำงานที่มั่นคงและเชื่อถือได้ ซึ่งรวมแหล่งกำเนิดแสงที่เสถียร เครื่องวัดพลังงานที่มีความแม่นยำสูง เครื่องวัดการสูญเสียการแทรก และเครื่องวัดการสูญเสียกลับเข้าไว้ในเครื่องมัลติฟังก์ชั่นเครื่องเดียวตามความต้องการของลูกค้าในประเทศ ทีมงาน R&D ได้รวมข้อดีของเครื่องมือประเภทเดียวกันภายในจีน/ต่างประเทศ จากนั้นจึงพัฒนาเครื่องทดสอบที่มีความแม่นยำสูงโดยใช้ความพยายามอย่างต่อเนื่องเป็นเวลาหลายปีด้วยคุณสมบัติที่คุ้มค่าและทันสมัย ทำให้สามารถใช้กันอย่างแพร่หลายสำหรับการตรวจสอบอุปกรณ์ OEM สถาบันวิจัย R&D และการบำรุงรักษาการก่อสร้างในอุตสาหกรรมใยแก้วนำแสง/อุปกรณ์แบบพาสซีฟ/ระบบการสื่อสารด้วยแสงที่ต้องการการสูญเสียปลั๊ก การสูญเสียการส่งคืน และการวัดความเสถียร
ข้อมูลจำเพาะ:
| แบบอย่าง | เครื่องทดสอบการสูญเสียการแทรกและการส่งคืน |
| ความยาวคลื่นของแหล่งกำเนิดแสง | MM:850nm SM1310/1550nm |
| การทดสอบการสูญเสียผลตอบแทนทางแสง | |
| ความยาวคลื่น | 1310/1550nm |
| ช่วงการวัด | 0~75dB |
| ความยาวคลื่นสอบเทียบ | 1310/1550nm |
| ความอดทนในการวัด | ±0.4dB |
| ความเสถียรของเอาต์พุต | 0.02dB /ชั่วโมง(@250C) |
| ประเภทอินเทอร์เฟซ | MM:850nm FC/UPC ；SM: 1310/1550nm FC/APC |
| การทดสอบการสูญเสียการแทรกด้วยแสง | |
| ความยาวคลื่นสอบเทียบ | 850/980/1300/1310/1490/1550/1625nm |
| ช่วงการวัด | +3~-80dBm |
| ความอดทนในการวัด | ±0.03dB |
| ความละเอียดในการแสดงผล | ลอการิทึม: 0.01dB;เชิงเส้น: 0.001nW/μW/mW |
| โหมดทดสอบ | เชิงเส้นและไม่เชิงเส้น |
| ประเภทอินเทอร์เฟซ | ถอดออกได้: อะแดปเตอร์ FC/SC/ST/ทั่วไปΦ2.5มม./ทั่วไปΦ1.25มม |
| หน้าจอ | LCD สี |
| ปณิธาน | 320*240 |
| อินเทอร์เฟซการสื่อสาร | ยูเอสบี |
| แหล่งจ่ายไฟ | AC 90-260V |
| สภาพแวดล้อมการทำงาน | อุณหภูมิ:-50C~+550C;ความชื้น<95%RHไม่มีการควบแน่น |
| สภาพแวดล้อมในการจัดเก็บ | อุณหภูมิ:-200C~+700C ความชื้น <85%RH ไม่มีการควบแน่น |
| ขนาด | 265X265X140mm |
| น้ำหนัก | 3.5กก. |
หมายเหตุ
คู่มือนี้ใช้ได้กับผลิตภัณฑ์ที่ตามมาเท่านั้นข้อกำหนดทางเทคนิคหรือวิธีการใช้งานอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้าโปรดตรวจสอบกับผู้จัดจำหน่ายหรือ OEM หากจำเป็น
จัมเปอร์มาตรฐานสงวนลิขสิทธิ์ทั้งหมดห้ามทำซ้ำ ดัดแปลง แปล หรือส่งด้วยวิธีอื่นใดโดยไม่ได้รับอนุญาตเป็นลายลักษณ์อักษร
แหล่งจ่ายไฟของเครื่องทดสอบได้รับการออกแบบตามมาตรฐานอุตสาหกรรมจัมเปอร์มาตรฐานไม่มีส่วนรับผิดชอบต่อประสิทธิภาพของเครื่องทดสอบที่ไม่เสถียรหรืออุบัติเหตุไฟฟ้าช็อตที่เกิดจากการไม่เชื่อมต่อกับกราวด์การเชื่อมต่อกับกราวด์เป็นสิ่งจำเป็น
