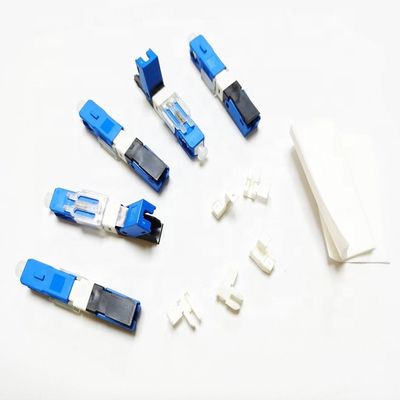

FTTH ตัวเชื่อมต่อไฟเบอร์ออปติกพลาสติก 2 * 3 มม. ตัวเชื่อมต่อไฟเบอร์ออปติกด่วน
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์: | ตัวเชื่อมต่อ Fast Fiber Optic SC UPC | สี: | สีน้ำเงิน |
|---|---|---|---|
| ใบสมัคร: | FTTH FTTB เครือข่าย FTTX | การสูญเสียคืน: | ≥50dB |
| การสูญเสียการแทรก: | ≤ 0.3dB | ||
| เน้น |
ตัวเชื่อมต่อไฟเบอร์ออปติกแบบพลาสติก 2*3 มม.,ตัวเชื่อมต่อไฟเบอร์ออปติกแบบเชื่อมต่อด่วนขนาด 2*3 มม.,ตัวเชื่อมต่อไฟเบอร์ออปติกแบบเชื่อมต่อด่วน |
||
รายละเอียดสินค้า

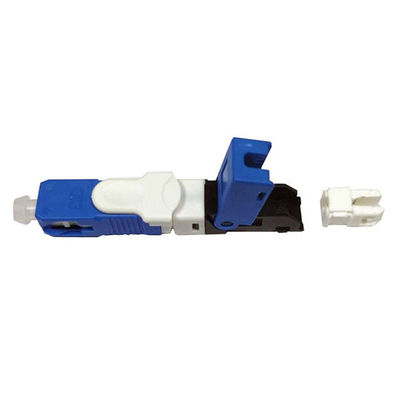

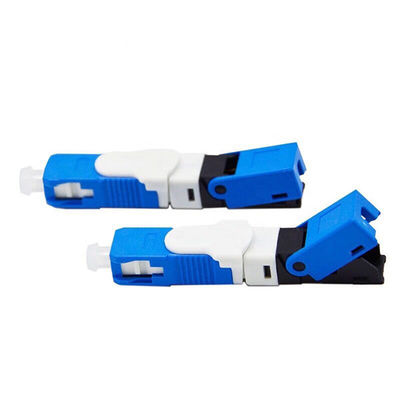

ESC250D SC UPC Fast Connector ตัวเชื่อมต่อไฟเบอร์แบบเร็ว
รายละเอียดสินค้า
Fast Connector (ตัวเชื่อมต่อการประกอบภาคสนามหรือตัวเชื่อมต่อไฟเบอร์แบบสิ้นสุดภาคสนาม ตัวเชื่อมต่อไฟเบอร์แบบประกอบอย่างรวดเร็ว) เป็นตัวเชื่อมต่อไฟเบอร์ออปติกแบบติดตั้งภาคสนามแบบปฏิวัติวงการที่ไม่ต้องใช้อีพ็อกซี่และไม่มีการขัดเงาการออกแบบที่เป็นเอกลักษณ์ของตัวต่อประกบเชิงกลที่ได้รับการจดสิทธิบัตรประกอบด้วยต้นขั้วไฟเบอร์ที่ติดตั้งมาจากโรงงานและปลอกโลหะเซรามิกขัดเงาล่วงหน้าการใช้การประกอบในสถานที่นี้
ตัวเชื่อมต่อออปติคัล สามารถเพิ่มความยืดหยุ่นของการออกแบบการเดินสายแบบออปติคัลรวมทั้งลดเวลาที่ต้องใช้สำหรับการสิ้นสุดไฟเบอร์ซีรีย์ตัวเชื่อมต่อ Fast เป็นโซลูชันยอดนิยมสำหรับการเดินสายแบบออปติคัลภายในอาคารและพื้นสำหรับการใช้งาน LAN& CCTV และ FTTH
NSpecification
| ชื่อ | ข้อมูลจำเพาะ |
| ชนิดไฟเบอร์ | โหมดเดี่ยวหรือโหมดหลายโหมด |
| ใช้ได้กับ | ในร่มหรือกลางแจ้ง FTTH |
| เส้นผ่านศูนย์กลางของสายเคเบิล | 2*3mm |
| เส้นผ่านศูนย์กลางของแกน Cermic | 2.499±0.002mm |
| ศูนย์กลางของแกนเซรามิก | ≤0.5um |
| วัสดุของชิ้นส่วนพลาสติก | PBT (ตัวหลัก);PEI (แกนใน) ฝาครอบกันฝุ่น (PE) |
| วัสดุสปริง | 304 |
แทรกปลายใบหน้า
1. วิธีการตรวจสอบปลายปลั๊ก: 400 # เครื่องมือตรวจสอบปลายสายทดสอบ 100%
2. แผนที่ร่างภูมิภาค
3. จบความต้องการใบหน้า
| ข้อบกพร่องของภูมิภาค | ภูมิภาค A (0~25um) |
ภูมิภาค B (25~125um) |
ภูมิภาค C (125~250um) |
| เกา | อนุญาตให้มีรอยขีดข่วนไม่เกินแกนไฟเบอร์และ width≤1um | อนุญาตให้สองรอยขีดข่วนและ width≤2um | อนุญาตให้ขีดข่วนและความกว้างห้าครั้ง ≤ 2um |
| Speckle | อนุญาตให้มีจุดหนึ่งจุดไม่เกินแกนไฟเบอร์และเส้นผ่านศูนย์กลาง≤1um | อนุญาตให้มีจุดสองจุดและเส้นผ่านศูนย์กลาง≤2um | อนุญาตให้มีจุดสองจุดและเส้นผ่านศูนย์กลาง ≤ 5um |
| ผ้ากันเปื้อน | ระหว่างพื้นที่ B และพื้นที่ C อนุญาตให้ใช้ผ้ากันเปื้อนที่มีความกว้างของช่องรับแสงน้อยกว่า 5um และความยาวของผ้ากันเปื้อนน้อยกว่า 30% ของ เส้นรอบวงของปลายไฟเบอร์ |
||
ใส่ปลายแกน 3D
| พีซี | UPC | |
| ความสูงของไฟเบอร์ (นาโนเมตร) | -100~+50 | -100~+50 |
| รัศมีความโค้ง (มม.) | 5~12 | 10~25 |
| เอเพ็กซ์ออฟเซ็ต (อืม) | ≤50 | |
| ข้อผิดพลาดของมุม (°) | ±0.3 | |
ความยาวตัดไฟเบอร์
ภาคผนวกที่ 1 การทดสอบด้านสิ่งแวดล้อม
| โครงการ | เงื่อนไขการทดสอบ | ดัชนี | สัดส่วนการตรวจสอบ |
| อุณหภูมิสูง | 85℃,96H | ΔIL ≤ 0.2dB | สุ่มตรวจสอบ WIP 5 ชิ้น |
| อุณหภูมิต่ำ | -25 ℃,96H | ΔIL ≤ 0.2dB | |
| ห่วง | -25 ~ + 85 ℃, 3.5H / รอบ, ลูป 40 ครั้ง | ΔIL ≤ 0.2dB | |
| ร้อนและชื้น | 110℃,90%RH,2 ความดันบรรยากาศ,96H96 | ΔIL ≤ 0.2dB | |
| แช่ | 43ºC, PH5.5,168H | ΔIL ≤ 0.2dB |
ภาคผนวกที่สอง การทดสอบเครื่องกล
| โครงการ | เงื่อนไขการทดสอบ | ดัชนี | สัดส่วนการตรวจสอบ |
| ที่จะโจมตี | 1.8 ม. สามแกน 8 ครั้ง / แนวแกน | ΔIL≤0.2dB | การตรวจสอบแบบสุ่มของ WIP 5pc |
| การสั่นสะเทือน | 10 ถึง 50HZ, 45 ครั้ง / นาที, แอมพลิจูด 0.75 มม., สามแกนแต่ละแกน 30 นาที | ΔIL≤0.2dB | |
| ย้อนกลับ | ระยะห่างเครื่อง 20 ถึง 28 ซม., +180 องศา, 6 วินาที/ ครั้ง, 25 ครั้ง | ΔIL≤0.2dB | |
| แรงดึง | ระยะห่างจากปลั๊ก 20 ถึง 28 ซม. 1 นาทีและโหลด 50N |
ΔIL≤0.2dB |
จุดเด่นของผลิตภัณฑ์
