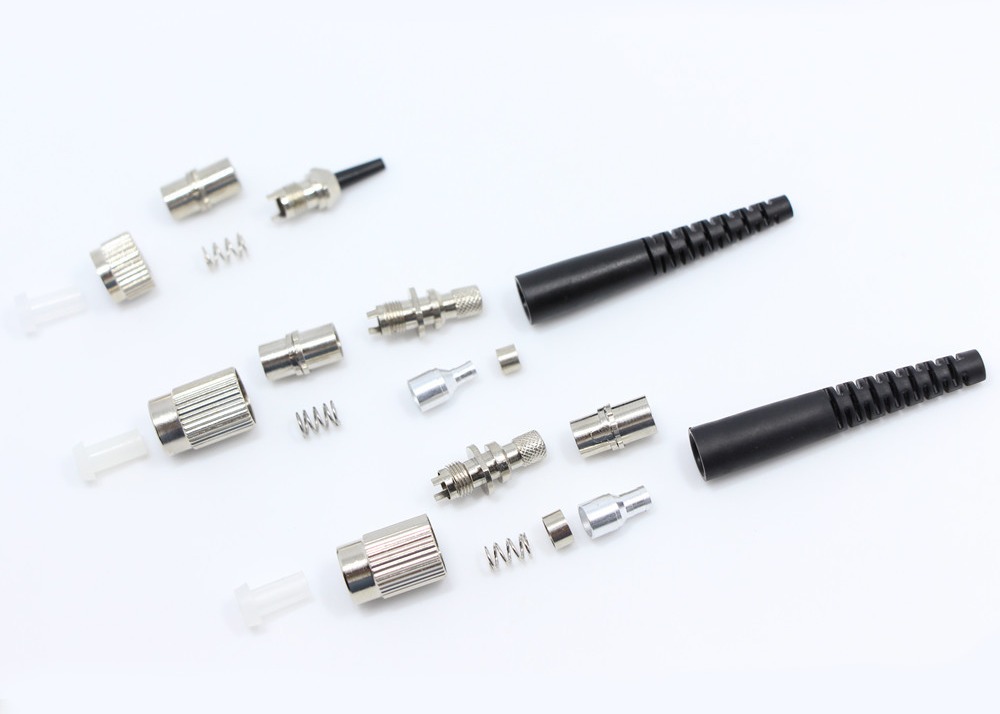

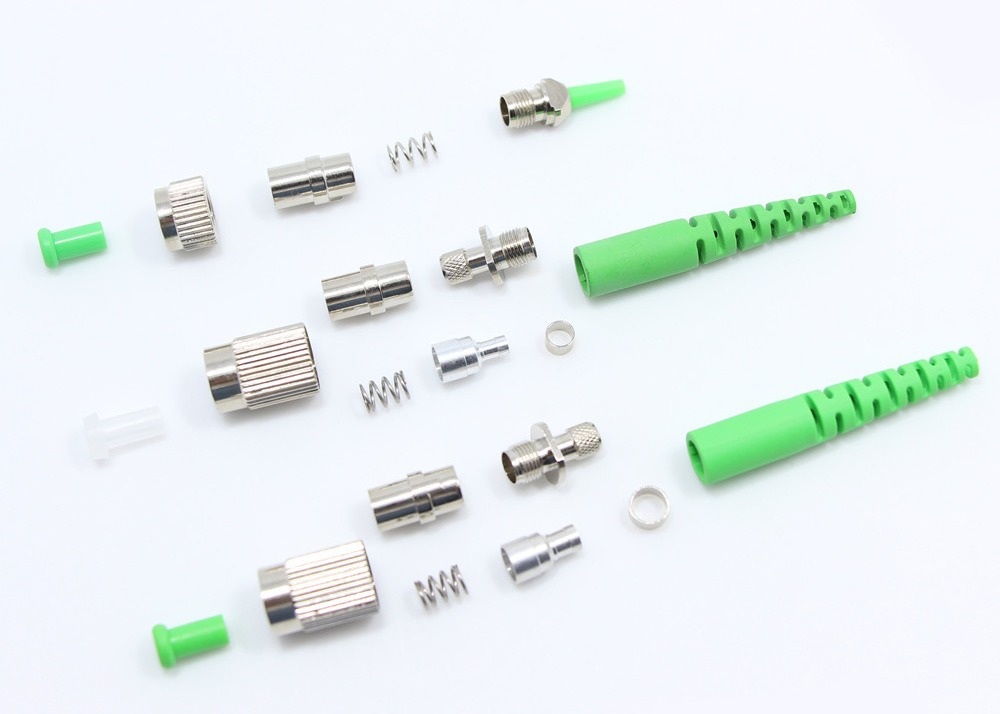

ตัวเชื่อมต่อไฟเบอร์ออปติก FC ตัวเชื่อมต่อไฟเบอร์ FC
รุ่น:SX-SM-NSค
สถานกำเนิด:เซินเจิ้น จีนS
คำอธิบาย
1. สามารถสร้างเส้นทางแสงต่อเนื่องได้
2. การจัดการที่ทำซ้ำได้
3. สามารถเชื่อมต่อกับอุปกรณ์ที่ใช้งานหรือแบบพาสซีฟได้
4. เคลื่อนย้ายได้เชื่อมต่อกับระบบและมิเตอร์
5. มีการใช้กันอย่างแพร่หลายในการสื่อสารด้วยแสงเซ็นเซอร์ออปติคัลและฟิลด์แอ็พพลิเคชันออปติคัลอื่น ๆ เช่นเครือข่าย trunk line ทางไกล, MAN, เครือข่ายการเข้าถึง, เครือข่าย CATV ใยแก้วนำแสง, เครือข่ายข้อมูลใยแก้วนำแสง, ระบบ DWDM เป็นต้น อุปกรณ์ออปติคัลพาสซีฟที่ใช้มากที่สุดในปัจจุบัน
หลักการพื้นฐานและ ลักษณะเฉพาะ
1. ตัวเชื่อมต่อไฟเบอร์ออปติกสามารถแบ่งออกเป็นสามส่วนตามโครงสร้าง: (1) เซรามิกแทรก (2) โครงสร้างการเชื่อมต่อ (ประกอบด้วยชิ้นส่วน) (3) สายไฟเบอร์ออปติก
2. ขั้วต่อไฟเบอร์ออปติกแบ่งออกเป็น PC และ APC ตามรูปร่างของส่วนปลาย และส่วนปลายของขั้วต่อ APC โดยทั่วไปจะมีความลาดเอียง 8 องศา
3. ขั้วต่อไฟเบอร์ออปติกแบ่งออกเป็น FC, SC, ST, MU, LC, MT-RJ, MPO, MPX, coupling short pin series เป็นต้น
4. ตามหน้าการเจียรเซรามิก: PC & APC
5. ตามประเภทของไฟเบอร์ตัวเชื่อมต่อที่ใช้กันทั่วไปแบ่งออกเป็น: โหมดเดียว, หลายโหมด
6. ตามขนาดของสายต่อไฟเบอร์ออปติก: Ø3.0mm, ชิป 2.0mm, และ 0.9mm
ข้อมูลจำเพาะ
| พารามิเตอร์ | หน่วย | FC,SC,LC | ST,MU | MT-RJ,MPO | |||||||
| SM | MM | SM | MM | SM | MM | ||||||
| พีซี | UPC | APC | พีซี | พีซี | UPC | พีซี | พีซี | UPC | พีซี | ||
| การสูญเสียการแทรก | เดซิเบล | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.2 |
| ผลตอบแทนขาดทุน | เดซิเบล | ≥45 | ≥50 | ≥60 | ≥30 | ≥50 | ≥50 | ≥30 | ≥45 | ≥50 | ≥35 |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 1310,1550 | 1310,1550 | 1310,1550 | |||||||
| ความสามารถในการแลกเปลี่ยน | เดซิเบล | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
| การสั่นสะเทือน | เดซิเบล | ≤0.2 | ≤0.2 | ≤0.2 | |||||||
| อุณหภูมิในการทำงาน | ℃ | -40～+75 | -40～+75 | -40～+75 | |||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40～+85 | -45～+85 | -45～+85 | |||||||
| เส้นผ่านศูนย์กลางของสายเคเบิล | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | |||||||
-WANs,LANs,CATV
-อุปกรณ์ทดสอบ
-ระบบสื่อสาร
- โครงข่ายโทรคมนาคม
