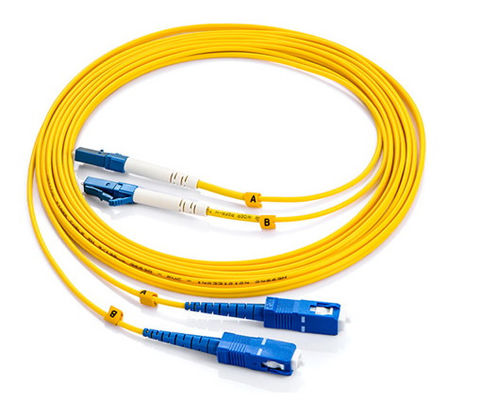

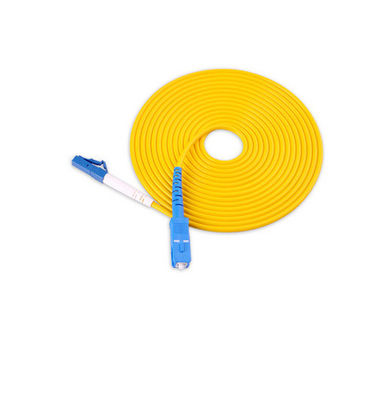

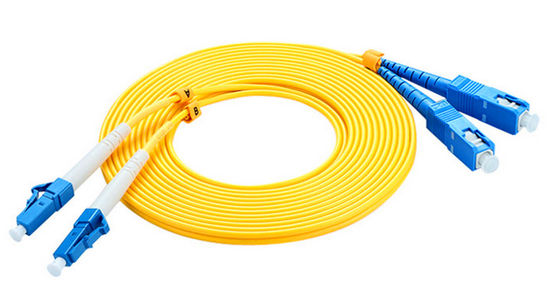

หมายเลขรุ่น:สายแพทช์ SC/UPC-LC/UPC-SM-SX
แหล่งกำเนิดสินค้า: เซินเจิ้น ประเทศจีน
คำอธิบาย
สายแพทช์ไฟเบอร์ออปติกเป็นส่วนประกอบที่เชื่อถือได้เป็นพิเศษซึ่งมีการสูญเสียการแทรกและการสูญเสียกลับต่ำพวกเขามาพร้อมกับการกำหนดค่าสายเคเบิลแบบซิมเพล็กซ์หรือดูเพล็กซ์ที่คุณเลือก สายแพตช์ไฟเบอร์ที่หลากหลายนั้นถูกยกเลิกด้วยตัวเชื่อมต่อที่ล้ำสมัยและมีให้เลือกในการผสมผสานระหว่าง ST, SC, LC และ MTRJ กับ PC, UPC หรือ APC ประเภทการขัดเงา เพื่อให้เป็นไปตามการกำหนดค่ามาตรฐานหรือกำหนดเองของคุณ
วิธีเลือกสายไฟเบอร์ที่เหมาะสม?
PS:ความแตกต่างของโหมดไฟเบอร์ OM4 และ OM3 ดังต่อไปนี้
1. OM4 ได้รับการพัฒนาขึ้นโดยเฉพาะสำหรับการส่งผ่านเลเซอร์ VSCEL และอนุญาตให้มีระยะการเชื่อมโยง 10 Gig / วินาทีสูงถึง 550 เมตร (เทียบกับ 300M ด้วย OM3)
2. แบนด์วิธโมดอลที่มีประสิทธิภาพสำหรับ OM4 นั้นมากกว่าสองเท่าของ OM3
3. สำหรับสายแพตช์ OM4 คือ 4700 MHz.km ในขณะที่สำหรับ OM3 คือ 2000 MHz.km
| การกำหนด | ไฟเบอร์ Dia.(μm) | พิมพ์ | อีเธอร์เน็ตที่รวดเร็ว 100BASE-FX | 1 กิกะบิตอีเทอร์เน็ต 1000BASE-SX | 1 กิกะบิตอีเทอร์เน็ต 1000BASE-LX | อีเธอร์เน็ต 10Gbps 10GBASE | อีเธอร์เน็ต 40Gbps 40GBASE SR4 |
| ออม1 | 62.5/125 | มัลติโหมด | 2000 เมตร | 275 เมตร | 550 เมตร | 33 เมตร | ไม่รองรับ |
| โอมทู | 50/125 | มัลติโหมด | 2000 เมตร | 550 เมตร | 550 เมตร | 82 เมตร | ไม่รองรับ |
| OM3 (เพิ่มประสิทธิภาพด้วยเลเซอร์) | 50/125 | มัลติโหมด | 2000 เมตร | 550 เมตร | 550 เมตร | 300 เมตร | 100 เมตร (SR4) |
| OM4 (ปรับแต่งด้วยเลเซอร์) | 50/125 | มัลติโหมด | 2000 เมตร | 550 เมตร | 550 เมตร | 400เมตร | 150 เมตร(SR4) |
| สถานะโสด | 9/125 | สถานะโสด | 2000 เมตร | 5 กม. ที่ 1310nm | 5 กม. ที่ 1310nm | 10กม.ที่1310นาโนเมตร | ไม่มีข้อมูล |
วิธีการเลือกระหว่าง PVC LSZH และ OFNP อย่างถูกต้อง
ปัจจุบันสายแพตช์ไฟเบอร์ถูกนำมาใช้กันอย่างแพร่หลายสำหรับการใช้งานภายในอาคาร เช่น อาคาร โรงงาน สวนสาธารณะ สำนักงาน วิทยาเขต และอื่นๆ
ไม่ว่าคุณจะเลือกแจ็คเก็ต PVC, LSZH หรือ OFNP ขึ้นอยู่กับตำแหน่งที่คุณจะเดินสายเคเบิล
ตัวเลือกการสั่งซื้อ
1) ประเภทตัวเชื่อมต่อ: FC, SC, LC, ST
2) Ferrule End-face: PC, UPC, APC
3) ประเภทคอร์: โหมดเดี่ยว (SM: 9/125um), มัลติโหมด (MM: 50/125um หรือ 62.5/125um)
4) จำนวนสายเคเบิล: Simplex, Duplex
5) เส้นผ่านศูนย์กลางของสายเคเบิล: φ3.0มม., φ2.0มม., φ0.9มม.
6) ความยาวสายเคเบิล: 1, 2, 3 เมตรหรือกำหนดเอง
7) ประเภทสายเคเบิล: PVC, LSZH
