Fast Connector (ขั้วต่อการประกอบภาคสนามหรือขั้วต่อไฟเบอร์สิ้นสุดภาคสนาม ขั้วต่อไฟเบอร์การประกอบอย่างรวดเร็ว) เป็นขั้วต่อไฟเบอร์ออปติกที่ติดตั้งได้ภาคสนามแบบปฏิวัติวงการซึ่งไม่ต้องใช้อีพ็อกซี่และไม่มีการขัดเงา ขั้วต่อนี้ระหว่างกระบวนการติดตั้งไม่ต้องใช้กาวและการบ่มการออกแบบที่เป็นเอกลักษณ์ของตัวต่อประกบเชิงกลที่ได้รับการจดสิทธิบัตรประกอบด้วยต้นขั้วไฟเบอร์ที่ติดตั้งมาจากโรงงานและปลอกโลหะเซรามิกขัดเงาล่วงหน้า มีการใช้กันอย่างแพร่หลายใน FTTx การเชื่อมต่อการปรับปรุงการใช้งานคอมพิวเตอร์/ห้องควบคุม

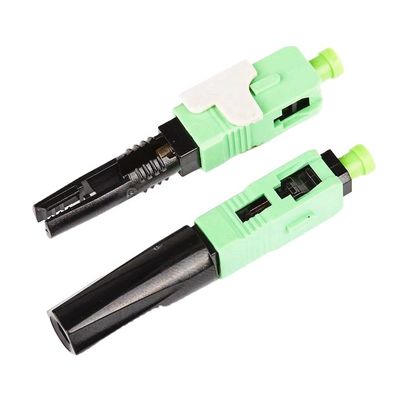

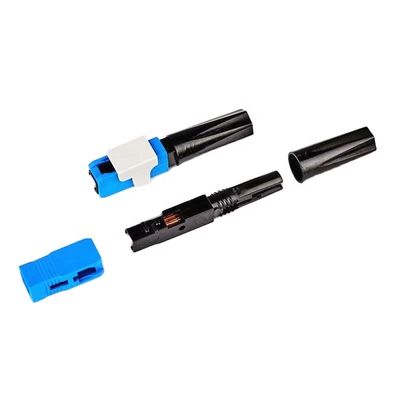

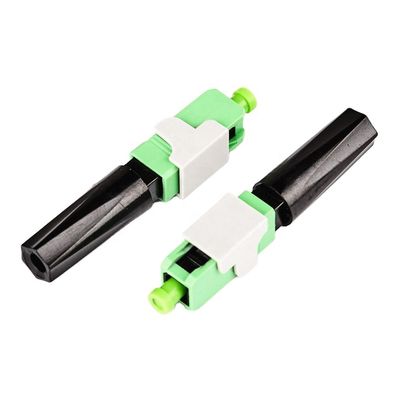

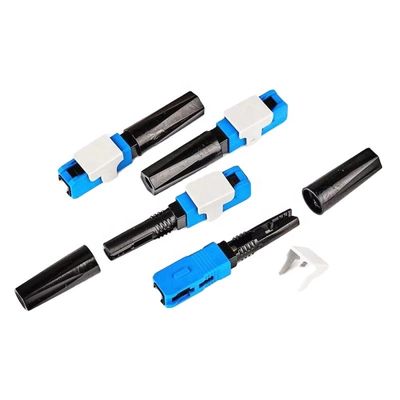

ตัวเชื่อมต่อ Fast Assembly SC/PC SC/APC SC/UPC สำหรับ FTTH สามารถให้การสิ้นสุดไฟเบอร์ในภาคสนามได้อย่างรวดเร็วและง่ายดายมีตัวเลือกให้เลือก 900 ไมครอน ช่วยให้ผู้ติดตั้งสามารถยุติและเชื่อมต่อได้ภายในไม่กี่นาทีที่อุปกรณ์และแผงแพทช์ไฟเบอร์ระบบตัวเชื่อมต่อนี้ขจัดข้อกำหนดใดๆ สำหรับอีพ็อกซี่ กาว หรือเตาอบบ่มที่มีราคาแพง และการขัดเงาและการตรวจสอบผิวเผินด้วยไฟเบอร์
โปรดทราบ: เลือกประเภทตามหัวต่อของขั้วต่อแบบเคลื่อนย้ายได้ด้วยแสงตามรูปแบบโครงสร้างของหัวต่อสามารถแบ่งออกเป็น FC, FC, ST, LC, MTRJ, MPO, MU, SMA, DDI, DIN4, D4, E2000 ประเภทต่างๆความแข็งแรงและเสถียรภาพที่ยอดเยี่ยม (แรงแทรกและสกัด 200-600gt) สามารถทำได้ด้วยเทคโนโลยีการเผาที่ดี
ลักษณะเฉพาะ:
- ไม่จำเป็นต้องใช้เครื่องมือพิเศษเมื่อติดตั้ง
- ไม่มีกระบวนการติดกาวและขัดเงาใดๆ
- สามารถทำได้ที่หน้างานโดยไม่ต้องต่อประกบ
- ใช้เวลาเพียง 30 วินาทีในการเรียนรู้ขั้นตอนการติดตั้ง
- ประสิทธิภาพการทำงานที่อุณหภูมิสูงและการปิดผนึกที่ดี
- ติดตั้งง่าย รวดเร็ว และรวดเร็วในสนามประกอบ
- การสูญเสียผลตอบแทนสูงและการสูญเสียการแทรกต่ำ
แอปพลิเคชัน:
- เฟรมการจัดจำหน่าย & แผงแพทช์
- สายแพทช์ไฟเบอร์ออปติก & ผมเปีย
- เครือข่ายโทรคมนาคม
- เครือข่ายการประมวลผลข้อมูล
- FTTH (ไฟเบอร์ทูเดอะโฮม)
- เครือข่ายท้องถิ่น (LAN)
- อุปกรณ์ทดสอบ.
- CATV & CCT
ข้อมูลจำเพาะ
| แอปพลิเคชันเคเบิ้ล | สายเคเบิลออปติคัลผีเสื้อ 3.1 x 2.0 มม. สายเคเบิล FTTH Drop |
| ประเภทบูต | สายไฟเบอร์ 0.9 มม./2.0 มม./3.0 มม. |
| รูปแบบการสมัคร | G652D โหมดเดียว |
| เส้นผ่านศูนย์กลางไฟเบอร์ | 125μm ( 657A & 657B ) |
| เส้นผ่านศูนย์กลางหุ้มแน่น | 250μm & 900μm |
| แรงดึง | -50N |
| การทดสอบความต้านทานการยืดแบบออนไลน์ (30 N) | △IL ≤ 0.3dB |
| ความคงทนทางกล (500 ครั้ง) | △IL ≤ 0.3dB |
| การสูญเสียการแทรก (db) | สูงสุด≤0.5DB, ค่าเฉลี่ย≤0.3DB |
| การสูญเสียผลตอบแทน (db) | UPC≥45DB, APC≥50DB |
| เวลาประกอบ | >10 ครั้ง |
| แรงหนีบหุ้มแน่น | -8N |
| โอกาสสำเร็จ | - 98% |
| การจัดเก็บ/อุณหภูมิในการทำงาน | -40°C ถึง + 85°C |
วิธีการติดตั้ง
รายละเอียดแพ็คเกจ:
ผลิตภัณฑ์นี้จะถูกบรรจุอย่างดีโดยกล่องที่มีโฟมหรือวัสดุกันกระแทกอื่นๆ เพื่อป้องกันสินค้าจากการเสียหายระหว่างการขนส่ง หรือตามที่ลูกค้าต้องการ
