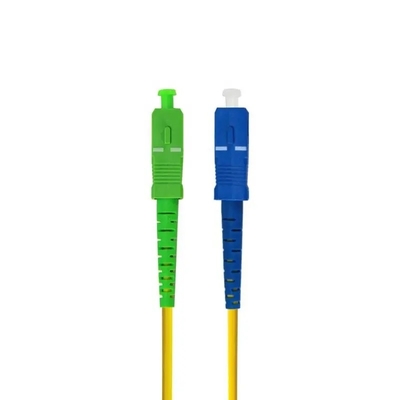

SC LC 0.9 2.0 3.0 มม. สายแพทช์ไฟเบอร์ออปติกโหมดเดียวสำหรับในร่ม
Sc Lc 0.9 2.0 3.0 มม. สายแพทช์ไฟเบอร์โหมดเดียวสำหรับไฟเบอร์ในร่มความยาวและสายเคเบิลที่ปรับแต่งได้
หมายเลขรุ่น: สายแพทช์ SC / UPC-LC / UPC-SM-SX
แหล่งกำเนิดสินค้า: เซินเจิ้น ประเทศจีน
โรงงานผลิต
คำอธิบาย
สายแพทช์ไฟเบอร์ออปติกมีการสูญเสียการแทรกและการสูญเสียกลับต่ำวัสดุใหม่ราคาโรงงานมีอยู่ในการกำหนดค่าสายเคเบิลแบบซิมเพล็กซ์หรือดูเพล็กซ์สายแพตช์ไฟเบอร์ที่หลากหลายถูกยกเลิกด้วยตัวเชื่อมต่อที่ล้ำสมัยและมีให้เลือกใช้ทั้งแบบ ST, SC, LC และ MTRJ กับ PC, UPC หรือ APC ขัดเงาเพื่อให้เป็นไปตามการกำหนดค่ามาตรฐานหรือกำหนดเองของคุณ
วิธีการเลือกสายไฟเบอร์ที่ถูกต้อง?
PS:ความแตกต่างของโหมดไฟเบอร์ OM4 และ OM3 ดังต่อไปนี้
1. OM4 ได้รับการพัฒนาขึ้นโดยเฉพาะสำหรับการส่งผ่านเลเซอร์ VSCEL และอนุญาตให้มีระยะการเชื่อมโยง 10 Gig / วินาทีสูงถึง 550 เมตร (เทียบกับ 300M ด้วย OM3)
2. แบนด์วิธโมดอลที่มีประสิทธิภาพสำหรับ OM4 นั้นมากกว่าสองเท่าของ OM3
3. สำหรับสายแพตช์ OM4 คือ 4700 MHz.km ในขณะที่สำหรับ OM3 คือ 2000 MHz.km
4.โดยทั่วไปจะใช้สำหรับการเดินสายเคเบิลหลักระหว่างห้องโทรคมนาคมและระหว่างเครือข่ายศูนย์ข้อมูลหลักและสวิตช์เครือข่ายพื้นที่เก็บข้อมูล (SAN)
|
การกำหนด |
ไฟเบอร์ Dia.(μm) |
พิมพ์ |
อีเธอร์เน็ตที่รวดเร็ว 100BASE-FX |
1 กิกะบิตอีเทอร์เน็ต 1000BASE-SX |
1 กิกะบิตอีเทอร์เน็ต 1000BASE-LX |
อีเธอร์เน็ต 10Gbps 10GBASE |
อีเธอร์เน็ต 40Gbps 40GBASE SR4 |
|
ออม1 |
62.5/125 |
มัลติโหมด |
2000 เมตร |
275 เมตร |
550 เมตร |
33 เมตร |
ไม่รองรับ |
|
โอมทู |
50/125 |
มัลติโหมด |
2000 เมตร |
550 เมตร |
550 เมตร |
82 เมตร |
ไม่รองรับ |
|
OM3 (เพิ่มประสิทธิภาพด้วยเลเซอร์) |
50/125 |
มัลติโหมด |
2000 เมตร |
550 เมตร |
550 เมตร |
300 เมตร |
100 เมตร (SR4) |
|
OM4 (ปรับแต่งด้วยเลเซอร์) |
50/125 |
มัลติโหมด |
2000 เมตร |
550 เมตร |
550 เมตร |
400เมตร |
150 เมตร(SR4) |
|
สถานะโสด |
9/125 |
สถานะโสด |
2000 เมตร |
5 กม. ที่ 1310nm |
5 กม. ที่ 1310nm |
10กม.ที่1310นาโนเมตร |
ไม่มีข้อมูล |
วิธีการเลือกระหว่าง PVC LSZH และ OFNP อย่างถูกต้อง
ปัจจุบันสายแพตช์ไฟเบอร์ถูกนำมาใช้กันอย่างแพร่หลายสำหรับการใช้งานภายในอาคาร เช่น อาคาร โรงงาน สวนสาธารณะ สำนักงาน วิทยาเขต และอื่นๆ
ไม่ว่าคุณจะเลือกแจ็คเก็ต PVC, LSZH หรือ OFNP ขึ้นอยู่กับตำแหน่งที่คุณจะเดินสายเคเบิล
สายเคเบิล PVC: สายเคเบิล PVC มีข้อดีมากมาย เช่น ความต้านทานต่อการเกิดออกซิเดชันและการเสื่อมสภาพ และมักใช้สำหรับการเดินในแนวนอนระหว่างพื้นเรียบ
สายเคเบิล LSZH: สายเคเบิล LSZH มาพร้อมกับการเคลือบสารหน่วงการติดไฟแบบพิเศษ และมีคุณสมบัติด้านความปลอดภัยจากอัคคีภัยที่ดีเยี่ยมโดยมีควัน ความเป็นพิษ และการกัดกร่อนต่ำใช้สำหรับวิ่งแนวนอนระหว่างพื้นผิวเรียบ เช่น สายเคเบิล PVC
สายเคเบิล OFNP: สายเคเบิล OFNP เป็นสายเคเบิลที่มีพิกัดสูงสุด และโดยทั่วไปจะติดตั้งในระบบแรงดันอากาศไหลกลับที่ใช้ในท่อระบายอากาศหรืออุปกรณ์จัดการอากาศตามข้อบังคับด้านความปลอดภัยจากอัคคีภัยของ NFPAโดยทั่วไปจะใช้สำหรับการวิ่งในแนวตั้งระหว่างชั้น

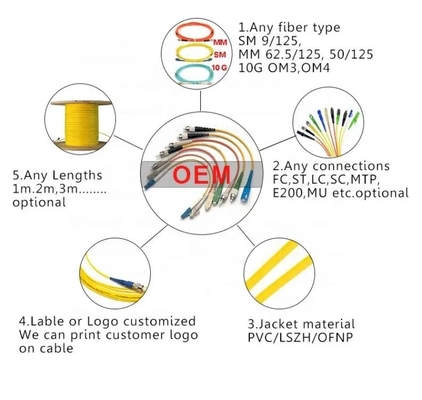

ตัวเลือกการสั่งซื้อ

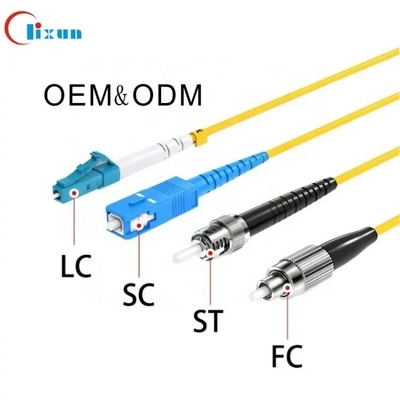

1) ประเภทตัวเชื่อมต่อ: FC, SC, LC, ST
2) Ferrule End-face: PC, UPC, APC
3) ประเภทคอร์: โหมดเดี่ยว (SM: 9/125um), มัลติโหมด (MM: 50/125um หรือ 62.5/125um)
4) จำนวนสายเคเบิล: Simplex, Duplex
5) เส้นผ่านศูนย์กลางของสายเคเบิล: φ3.0มม., φ2.0มม., φ0.9มม.
6) ความยาวสายเคเบิล: 1, 2, 3 เมตรหรือกำหนดเอง
7) ประเภทสายเคเบิล: PVC, LSZH
