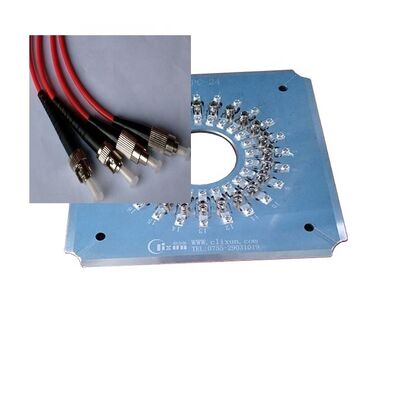

เครื่องปรับปรุงการเคลือบเส้นใยเหล็กไร้ขัด S136 ที่แข็งแรงสําหรับสายเชื่อม ST มีสายเชื่อม 24 ช่องในวงจรหนึ่งและการสูญเสียการใส่ ≤0.20dB
รายละเอียดสินค้า
| พิมพ์: | เครื่องผลิตไฟเบอร์ออปติก | น้ำหนักสุทธิ: | 1.2กก |
|---|---|---|---|
| วัสดุ: | สแตนเลสชุบแข็ง s136 | ขนาด: | 174มม.x174มม.x26มม |
| การสูญเสียการแทรก: | ≤0.20dB | การสูญเสียผลตอบแทน: | ≥55dB (พีซี) |
| จำนวนไฟเบอร์: | 24 | ประเภทตัวเชื่อมต่อ: | เอสที พีซี |
| End-face: | พีซี | เส้นผ่านศูนย์กลางปลอกโลหะ: | 2.5มม |
| ความจุ: | 24 ตำแหน่ง | รัศมีความโค้ง: | 5-25 มม. |
| เอเพ็กซ์ออฟเซ็ต: | 0-50ไมโครเมตร | ความสูงของเส้นใย: | -100~+50μm |
| มุม: | 8.00+/-0.50° | ||
| เน้น |

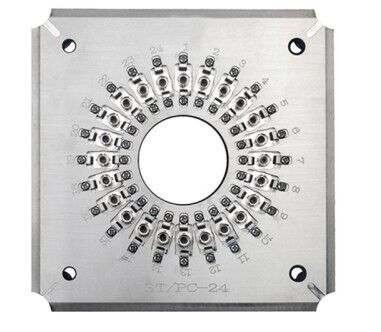

ฟิกซ์เจอร์ขัดไฟเบอร์สแตนเลส S136 ชุบแข็ง,ตัวเชื่อมต่อ 24 ตัวในฟิกซ์เจอร์ขัดไฟเบอร์หนึ่งรอบ,การสูญเสียการแทรก ≤0.20dB เครื่องขัดตัวเชื่อมต่อ ST |
||
รายละเอียดสินค้า

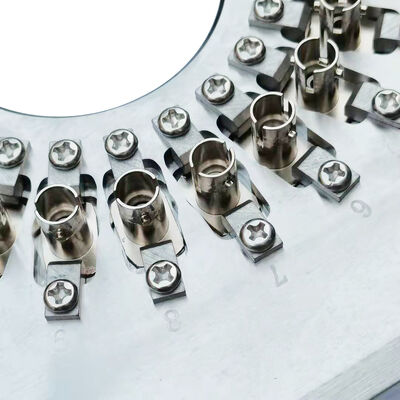

- ออกแบบโดยเฉพาะสําหรับ ST / PC เครื่องเชื่อมต่อที่มีการเปลี่ยน jig ง่าย
- ประสิทธิภาพสูง: ทําเลืองถึง 24, 32 หรือ 36 เครื่องเชื่อมต่อต่อรอบ
- ผลผลิตที่ผ่านครั้งแรกสําหรับคุณภาพหน้าปลายถึง 98-100%
- โครงสร้าง IPC พร้อมการบดที่อิสระสําหรับแต่ละเครื่องเชื่อม
- ผลประกอบที่ดี: ความสูญเสียการกลับ APC ≥60dB, ความสูญเสียการกลับ UPC ≥55dB
- อุปกรณ์เสริมที่สามารถเปลี่ยนได้ ช่วยยืดอายุการใช้งานได้อย่างมาก
- สามารถปรับแต่งสําหรับเครื่องเชื่อม SC, FC, ST, LC ตามความต้องการของลูกค้า
| รุ่น | ST-PC-24 | ST-PC-32 | ST-PC-36 |
|---|---|---|---|
| ยี่ห้อ | CLX | CLX | CLX |
| ประเภทเครื่องเชื่อม | ST PC | ST PC | ST PC |
| หน้าปลาย | PC | PC | PC |
| กว้างของขั้ว | 2.5 มม. | 2.5 มม. | 2.5 มม. |
| ความจุ | 24 ตําแหน่ง | 32 ตําแหน่ง | 36 ตําแหน่ง |
| การสูญเสียการใส่ | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| ผลกําไรเสีย | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| การใช้งาน | การเคลือบสตาร์คพีซี | ||
| วัสดุ | สแตนเลส | ||
| ขนาด (L*W*H) | 174*174*26 มิลลิเมตร | ||
| น้ําหนักสะสม / น้ําหนักรวม | 1.3 กิโลกรัม / 1.5 กิโลกรัม | ||
| เครื่องจักรที่เหมาะสม | เครื่องเคลือบ CLX-02E เครื่องเคลือบ Seikoh Giken SFP-550 และเครื่องคล้าย ๆ กัน | ||
| ประเภทเครื่องเชื่อม | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| การสูญเสียการใส่ | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| ผลกําไรเสีย | ≥55dB | ≥ 60dB | ≥30dB |
| ปริมาตร | หลักเกณฑ์ UPC | หลักเกณฑ์ APC |
|---|---|---|
| แพร่เส้นโค้ง | 5-25 มม. | 5-12 มม. |
| ออฟเซตสูงสุด | 0-50μm | 0-50μm |
| ความสูงของเส้นใย | -100 ~ + 50μm | -100 ~ + 50μm |
| มุม | n/a | 8.00+/-0.50° |
จุดเด่นของผลิตภัณฑ์

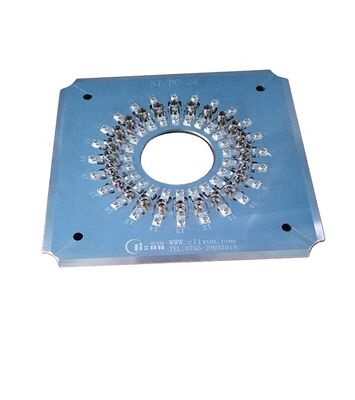

ฟิกซ์เจอร์ขัดไฟเบอร์ ST ขัดขั้วต่อได้มากถึง 24 ตัวต่อรอบโดยมีการสูญเสียการแทรก ≤0.20dB และการสูญเสียการส่งคืน ≥55dB ผลิตจากเหล็ก S136 ชุบแข็งเพื่อความทนทาน ปรับแต่งได้สำหรับขั้วต่อ SC/FC/LC รับประกัน 2 ปี
