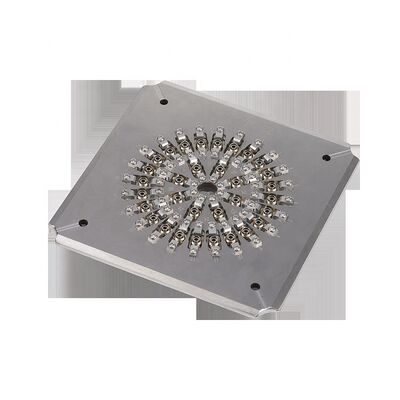

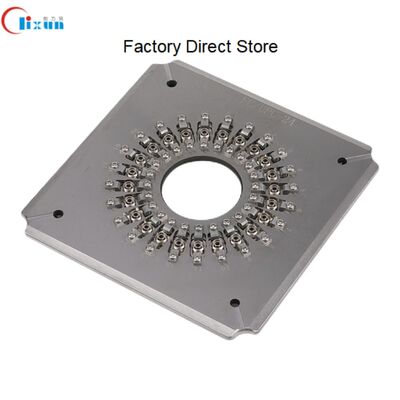

36 ตําแหน่ง สแตนเลสประสิทธิภาพสูง FC UPC การเคลือบชุดสําหรับไฟเบอร์เชื่อมต่อ Jig โปแลนด์
รายละเอียดสินค้า
| พิมพ์: | เครื่องผลิตไฟเบอร์ออปติก | ขนาด: | 174*174*26มม |
|---|---|---|---|
| วัสดุ: | สแตนเลส | เส้นผ่านศูนย์กลางปลอกโลหะ: | 2.50 มม. |
| จำนวนไฟเบอร์: | 36 | ประเภทตัวเชื่อมต่อ: | เอฟซี พีซี |
| End-face: | พีซี | ความจุ: | 36 ตำแหน่ง |
| การสูญเสียการแทรก: | ≤0.20dB | การสูญเสียผลตอบแทน: | ≥55dB (พีซี) |
| น้ำหนักสุทธิ: | 1.5 กก | น้ำหนักรวม: | 2.0 กก |
| รัศมีความโค้ง: | 5-25 มม. | เอเพ็กซ์ออฟเซ็ต: | 0-50ไมโครเมตร |
| ความสูงของเส้นใย: | -100~+50μm | ||
| เน้น |
ฟิกซ์เจอร์ขัดเงา 36 ตำแหน่ง,จิ๊กโปแลนด์ขั้วต่อไฟเบอร์สแตนเลส,จิ๊กขัด UPC FC ประสิทธิภาพสูง |
||
รายละเอียดสินค้า
- การออกแบบโดยเฉพาะเจาะจงสําหรับเครื่องเชื่อม FC/PC และ FC/UPC
- การเปลี่ยนจิกง่าย ด้วยการทํางานที่ง่ายและยืดหยุ่น
- ประสิทธิภาพสูง: ทําเลืองถึง 24, 32 หรือ 36 เครื่องเชื่อมต่อต่อรอบ
- ผลผลิตที่ผ่านครั้งแรกสําหรับคุณภาพหน้าปลายถึง 98% 100%
- โครงสร้าง IPC พร้อมการบดที่อิสระสําหรับแต่ละเครื่องเชื่อม
- อัตราการผ่านด้วยการรบกวน ≥98% (100% แบบตามมาตรฐาน IEC)
- ความสูญเสียการกลับ PC ≥55dB, ความสูญเสียการใส่ ≤0.20dB (ทั่วไป)
- อุปกรณ์เสริมที่สามารถเปลี่ยนได้ ช่วยยืดอายุการใช้งานได้อย่างมาก

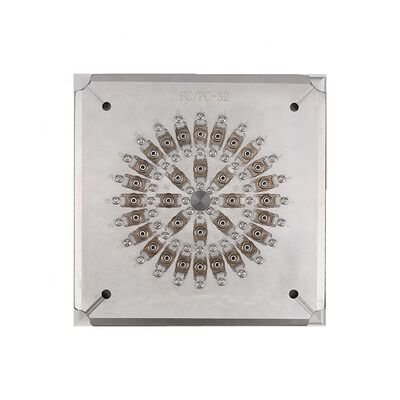

| รุ่น | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| ยี่ห้อ | CLX | CLX | CLX |
| ประเภทเครื่องเชื่อม | FC PC | FC PC | FC PC |
| หน้าปลาย | PC | PC | PC |
| กว้างของขั้ว | 2.5 มม. | 2.5 มม. | 2.5 มม. |
| ความจุ | 24 ตําแหน่ง | 32 ตําแหน่ง | 36 ตําแหน่ง |
| การสูญเสียการใส่ | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| ผลกําไรเสีย | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| การใช้งาน | เครื่องเชื่อม FC PC ที่ประกอบด้วยการเคลือบ | ||
| วัสดุ | สแตนเลส | ||
| ขนาด (L*W*H) | 174*174*26 มิลลิเมตร | ||
| น้ําหนักสะสม / น้ําหนักรวม | 1.5 กิโลกรัม / 2.0 กิโลกรัม | ||
| เครื่องจักรที่เหมาะสม | เครื่องเคลือบ CLX-02E เครื่องเคลือบ Seikoh Giken SFP-550 และเครื่องคล้าย ๆ กัน | ||
| ประเภทเครื่องเชื่อม | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| การสูญเสียการใส่ | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| ผลกําไรเสีย | ≥55dB | ≥ 60dB | ≥30dB |
| ปริมาตร | หลักเกณฑ์ UPC | หลักเกณฑ์ APC |
|---|---|---|
| แพร่เส้นโค้ง | 5-25 มม. | 5-12 มม. |
| ออฟเซตสูงสุด | 0-50μm | 0-50μm |
| ความสูงของเส้นใย | -100 ~ + 50μm | -100 ~ + 50μm |
| มุม | n/a | 8.00+/-0.50° |
จุดเด่นของผลิตภัณฑ์
จิ๊กขัดเงา FC/UPC ที่มีความเสถียรสูงขัดขั้วต่อ 36 ตัวต่อรอบด้วยอัตราผลตอบแทนการส่งครั้งแรก 98-100% ผลิตจากสแตนเลสชุบแข็งเพื่อความทนทาน มีชิ้นส่วนที่เปลี่ยนได้ รับประกัน 1 ปี และตัวเลือกแบบกำหนดเอง
