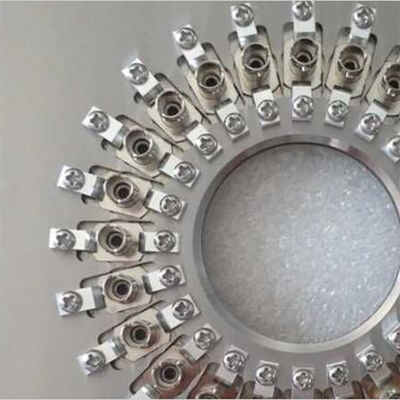

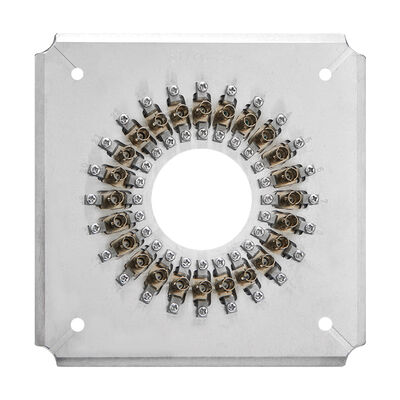

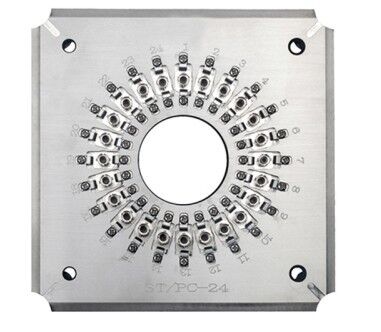

ST สายไฟเบอร์ออปติก 24/32 เครื่องเชื่อมต่อเลืองด้วยสแตนเลสที่แข็ง S136 สําหรับประสิทธิภาพสูงและการสูญเสียการใส่ ≤0.20dB
รายละเอียดสินค้า
| วัสดุ: | สแตนเลสชุบแข็ง s136 | ขนาด: | 174มม.x174มม.x26 มม |
|---|---|---|---|
| น้ำหนักสุทธิ: | 1.2กก | จำนวนไฟเบอร์: | 24,32 |
| การสูญเสียการแทรก: | ≤0.20dB | การสูญเสียผลตอบแทน: | ≥55dB (พีซี) |
| เส้นผ่านศูนย์กลางปลอกโลหะ: | 2.5มม | ความจุ: | 24 ตำแหน่ง 32 ตำแหน่ง |
| ประเภทปลายหน้า: | พีซี, เอพีซี | รัศมีความโค้ง: | 5-25 มม. (UPC), 5-12 มม. (APC) |
| เอเพ็กซ์ออฟเซ็ต: | 0-50ไมโครเมตร | ความสูงของเส้นใย: | -100~+50μm |
| มุม: | 8.00+/-0.50° (APC) | น้ำหนักรวม: | 2.0 กก |
| เครื่องจักรที่เหมาะสม: | CLX-02E, ไซโก้ กิเคน SFP-550 | ||
| เน้น |
ฟิกซ์เจอร์ขัดเงาสแตนเลส S136 ชุบแข็ง,ตัวเชื่อมต่อ 24/32 ในจิ๊กขัดไฟเบอร์ออปติกหนึ่งรอบ,การสูญเสียการแทรก ≤0.20dB ตัวจับขัดขั้วต่อ ST |
||
รายละเอียดสินค้า
- ออกแบบเฉพาะสําหรับเครื่องเชื่อม ST-PC
- ง่ายที่จะเปลี่ยน jigs ด้วยการทํางานที่ง่ายและยืดหยุ่น
- ประสิทธิภาพสูง: ทําเลืองถึง 24 หรือ 32 เครื่องเชื่อมในรอบเดียว
- ผลผลิตที่ผ่านครั้งแรกสําหรับคุณภาพหน้าปลายถึง 98% 100%
- โครงสร้าง IPC พร้อมการบดที่อิสระสําหรับแต่ละเครื่องเชื่อม
- อัตราการผ่านด้วยการรบกวน ≥98% (โดยทั่วไป 100% ตามมาตรฐาน IEC)
- ความสูญเสียการกลับ PC ≥55dB, ความสูญเสียการใส่ ≤0.20dB (ทั่วไป)
- อุปกรณ์เสริมที่สามารถเปลี่ยนได้ เพิ่มอายุการใช้งาน
- ผลิตจากเหล็กแข็ง S136 คุณภาพสูงเพื่อความทนทาน
- มีพร้อมกับจิกสําหรับ SC, FC, ST, LC เครื่องเชื่อมและการออกแบบตามความต้องการ
| รุ่น | ST-PC-24 | ST-PC-32 | ST-APC-26 |
|---|---|---|---|
| ยี่ห้อ | CLX | CLX | CLX |
| ประเภทเครื่องเชื่อม | ST PC | ST PC | ST APC |
| หน้าปลาย | PC | PC | APC |
| กว้างของขั้ว | 2.5 มม. | 2.5 มม. | 2.5 มม. |
| ความจุ | 24 ตําแหน่ง | 32 ตําแหน่ง | 26 ตําแหน่ง |
| การสูญเสียการใส่ | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| ผลกําไรเสีย | ≥55dB (PC) | ≥55dB (PC) | ≥ 60dB (APC) |
| การใช้งาน | การเคลือบสตาร์คพีซี | การเคลือบสตาร์คพีซี | การเคลือบสับสนับสนุน ST APC Connectors |
| วัสดุ | สแตนเลส S136 | ||
| ขนาด (L*W*H) | 174*174*26 มิลลิเมตร | ||
| น้ําหนักสะสม / น้ําหนักรวม | 1.5 กิโลกรัม / 2.0 กิโลกรัม | ||
| เครื่องจักรที่เหมาะสม | เครื่องเคลือบ CLX-02E เครื่องเคลือบ Seikoh Giken SFP-550 และเครื่องคล้าย ๆ กัน | ||
| ประเภทเครื่องเชื่อม | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| การสูญเสียการใส่ | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| ผลกําไรเสีย | ≥55dB | ≥ 60dB | ≥30dB |
| ไม่ ไม่ | ปริมาตร | หลักเกณฑ์ UPC | หลักเกณฑ์ APC |
|---|---|---|---|
| 1. | แพร่เส้นโค้ง | 5-25 มม. | 5-12 มม. |
| 2. | ออฟเซตสูงสุด | 0-50μm | 0-50μm |
| 3. | ความสูงของเส้นใย | -100 ~ + 50μm | -100 ~ + 50μm |
| 4. | มุม | n/a | 8.00+/-0.50° |
สร้างขึ้นในปี 2010 บริษัท เชียงใหม่ ชวนลิคซุน อุปกรณ์ออนไลน์ออนไลน์ จํากัด เป็นบริษัทอุปกรณ์สื่อสารออนไลน์ที่บูรณาการวิจัยและพัฒนา การผลิตบริการหลังการขายและบริการทางเทคนิคเราไม่เพียงแค่ขายสินค้าที่มีคุณภาพสูงและให้บริการที่ดีหลังการขาย แต่ยังให้บริการสนับสนุนทางเทคนิคฟรีให้กับลูกค้าของเราสําหรับปัญหาทางเทคนิคที่พบในการผลิตเครื่องเชื่อมไฟเบอร์ออฟติกเราให้คําตอบที่มีประสิทธิภาพ
จุดเด่นของผลิตภัณฑ์
ฟิกซ์เจอร์ขัดเงาไฟเบอร์ออปติก ST ขัดตัวเชื่อมต่อ ST-PC ได้สูงสุด 32 ตัวต่อรอบโดยมีการสูญเสียการแทรก ≤0.20dB และการสูญเสียการส่งคืน ≥55dB ผลิตจากเหล็ก S136 ชุบแข็งเพื่อความทนทาน อัตราผลตอบแทนการส่งผ่านครั้งแรกสูง 98-100% รับประกัน 2 ปี ขั้นต่ำ 1 ชิ้น
