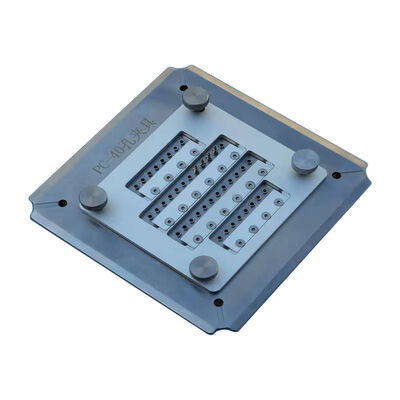

40 Port Fiber Optic Polishing Jig ด้วยสแตนเลส S136 สําหรับการสูญเสียการใส่ ≤0.20dB
รายละเอียดสินค้า
| วัสดุ: | สแตนเลส S136 | ขนาด: | 174มม.x174มม.x7.2มม |
|---|---|---|---|
| น้ำหนักสุทธิ: | 1.5กก | การสูญเสียการแทรก: | ≤0.20dB |
| การสูญเสียผลตอบแทน: | ≥55dB | จำนวนไฟเบอร์: | 40 |
| เส้นผ่านศูนย์กลางปลอกโลหะไฟเบอร์: | 2.5มม | การสูญเสียการแทรก SM/UPC: | ≤0.20dB |
| การสูญเสียการแทรก SM/APC: | ≤0.20dB | การสูญเสียการแทรก MM/UPC: | ≤0.50dB |
| การสูญเสียผลตอบแทน SM/UPC: | ≥55dB | SM/APC ส่งคืนการสูญเสีย: | ≥60dB |
| การสูญเสียผลตอบแทน MM/UPC: | ≥30dB | รัศมีความโค้ง: | 5-25 มม. (UPC), 5-12 มม. (APC) |
| เอเพ็กซ์ออฟเซ็ต: | 0-50ไมโครเมตร | ||
| เน้น |
ฟิกซ์เจอร์ขัดพอร์ต 40 พอร์ต,จิ๊กขัดไฟเบอร์ออปติกสแตนเลส S136,การสูญเสียการแทรก ≤0.20dB ฟิกซ์เจอร์ขัดปลอกไฟเบอร์ |
||
รายละเอียดสินค้า

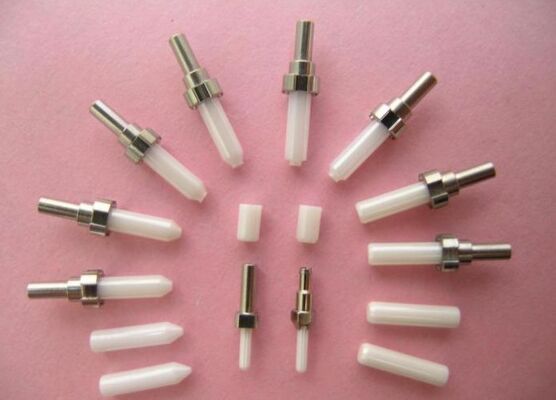

- ออกแบบสําหรับ FC, SC, ST, LC / PC 2.5 มิลลิเมตรไฟเบอร์ออปติก Connectors Ferrule
- ง่ายที่จะเปลี่ยน jigs ด้วยการทํางานที่ง่ายและยืดหยุ่น

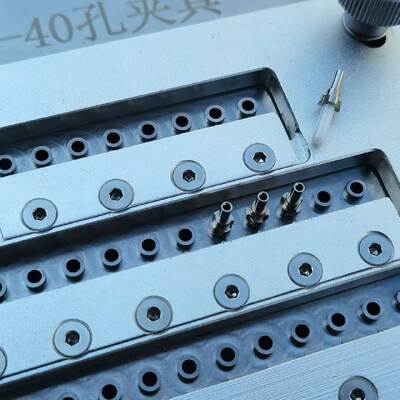

- ประสิทธิภาพสูง - ทําเล่ห์ได้ถึง 40 สายสอดในรอบเดียว
- ผลผลิตครั้งแรกสําหรับคุณภาพหน้าปลายถึง 98% 100%
- โครงสร้าง IPC พร้อมการบดที่อิสระสําหรับแต่ละเครื่องเชื่อม
- ความสูญเสียการกลับ UPC ≥55dB, ความสูญเสียการใส่ ≤0.20dB (ทั่วไป)
- อุปกรณ์เสริมที่สามารถเปลี่ยนได้ ช่วยยืดอายุการใช้งานได้อย่างมาก
- การออกแบบตามความต้องการของลูกค้า สําหรับเครื่องเชื่อม SC, FC, ST
| รุ่น | PC |
|---|---|
| ขนาด | ขนาด 174mm x 174mm x 7.2mm |
| น้ําหนักสะสม | 1.5 กิโลกรัม |
| น้ําหนักบรรจุ | 1.7 กิโลกรัม |
| วัสดุ | สแตนเลส S136 |
| การใช้งาน | จับสายเชื่อมไฟเบอร์ออปติก Ferrule และเลือง |
| กว้างเส้นใย Ferrule | 2.5 มม. |
| การสูญเสียการใส่ | ≤0.20dB |
| ผลกําไรเสีย | ≥55dB |
| จํานวนเส้นใย | 40 |
| MOQ | 1 ชิ้น |
| ประเภทเครื่องเชื่อม | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| การสูญเสียการใส่ | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| ผลกําไรเสีย | ≥55dB | ≥ 60dB | ≥30dB |
| ไม่ ไม่ | ปริมาตร | หลักเกณฑ์ UPC | หลักเกณฑ์ APC |
|---|---|---|---|
| 1 | แพร่เส้นโค้ง | 5-25 มม. | 5-12 มม. |
| 2 | ออฟเซตสูงสุด | 0-50μm | 0-50μm |
| 3 | ความสูงของเส้นใย | -100 ~ + 50μm | -100 ~ + 50μm |
| 4 | มุม | n/a | 8.00+/-0.50° |
จุดเด่นของผลิตภัณฑ์
ขัดขั้วต่อ FC/SC/ST ได้สูงสุด 40 ตัวต่อรอบโดยมีการสูญเสียการแทรก ≤0.20dB และการสูญเสียการส่งคืน ≥55dB เหล็ก S136 ที่ชุบแข็งช่วยให้มั่นใจได้ถึงความทนทาน & อัตราผลตอบแทนการผ่านครั้งแรก 98-100% มีการออกแบบที่ปรับแต่งได้
